Miniaturní vstřikovací lisy BABYPLAST
Vstřikovací lisy Babyplast jsou výsledkem dlouhodobého výzkumu v oblasti mikrovstřikování termo-plastů, keramiky, vosku a kovu. Jsou prověřeny mnoha aplikacemi v oblasti zdravotnictví, elektro i automobilového průmyslu a stavebnictví.
- nízké provozní náklady
- nízká náročnost na prostor
- vhodné pro všechny termoplastické materiály
- od kusové výroby po sériovou výrobu (miliony kusů)
Babyplast 6/12 a 10/12
horizontální provedení - maxi-výkon pro mikro-kusy
Nejmenší plně hydraulický vstřikovací stroj, který prověřily tisíce aplikací v lékařském, elektronickém a mikromechanickém sektoru. Je výsledkem výzkumu a vývoje v oblasti mikrovstřikování termoplastických materiálů.
- Vhodné pro výrobu malých a mikroskopických dílů.
- Nízké pořizovací náklady.
- Nízké náklady na výrobu nástroje.
- Upínací desky formy jsou součástí stroje.
- Kvalita vyráběných dílů.
- Krátké časy pro výměnu formy a materiálu.
- Minimální ztráty při změnách barvy a výměně materiálu.

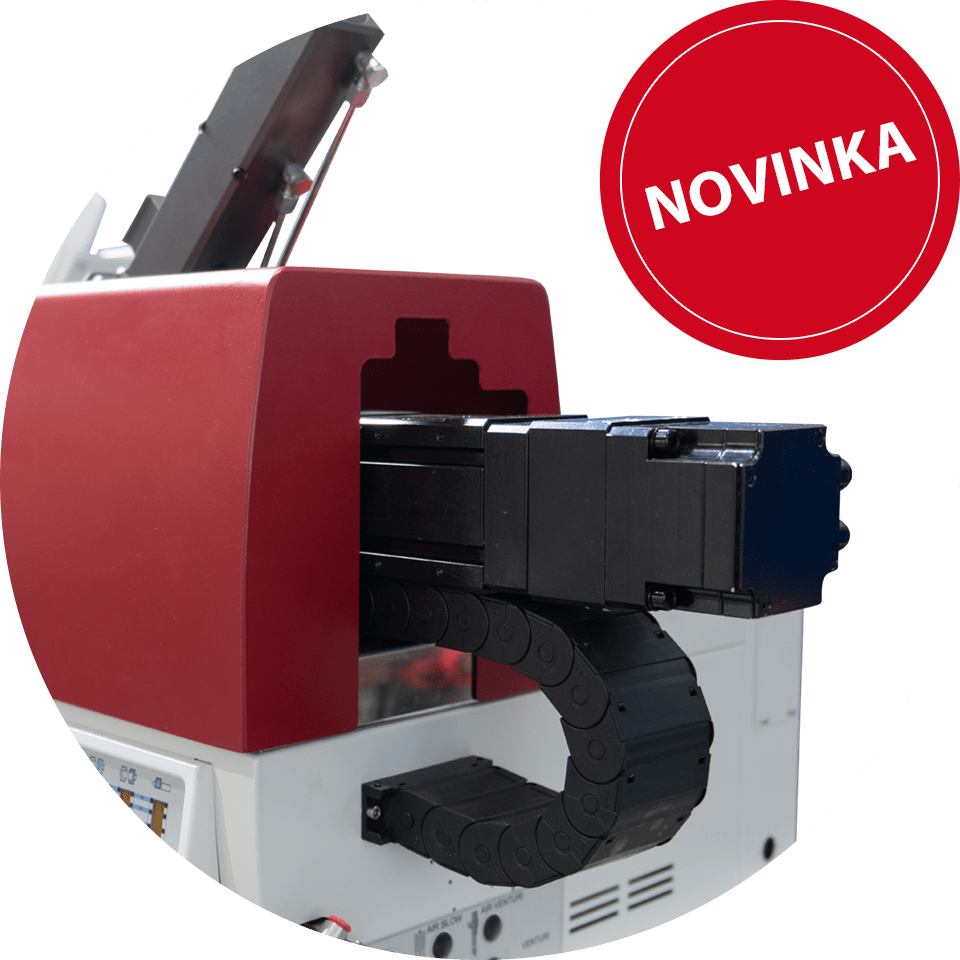

Babyplast 6/12 Hy a 6/25 Hy
hybridní provedení s integrovaným servopohonem
Stroj je kombinací velmi přesného a výkonného pohonu garantující spolehlivý proces vstřikování. Servo pohon navíc minimalizuje energetickou náročnost a zaručuje hospodárný provoz.
- Vysoká přesnost.
- Stabilní proces.
- Nízké náklady na provoz.
- Sledování spotřeby stroje.
- Možnost vzdáleného přístupu.
Babyplast 6/12 P LSR
horizontální provedení - vstřikování tekutého silikonu
Miniaturní vstřikovací stroj BABYPLAST pro vstřikování LSR snižuje náklady na zařízení a formy. Zaručuje nejvyšší přesnost díky přiměřeně malému průměru vstřikovacích pístů (12, 14, 16, 18 mm) a minimální potřebné dávce smíšeného materiálu ve vstřikovací sestavě. Možný je též pohyb vstřikovací jednotkou mimo střed.
- Vstřikování tekutého silikonu.
- Plně hydraulický vstřikovací lis s proporcionálním řízením.
- Maximální příkon 3 kW.
- Šesti-zónový chladící systém.
- Velmi tichý motor řízený invertorem.
- Možná sestavitelnost ze 3 míchacích systémů.
- Maximální bezpečnost.
Babyplast 6/12 V, 6/25 V
vertikální provedení - specialista na malé díly s inserty
Vertikální stroj s vertikální svorkou a horizontálním vstřikováním bez táhel, který lze díky zmenšeným rozměrům desky stroje (246x173mm) snadno implementovat do automatické výrobní linky. Je k dispozici také s otočným stolem a stolem ve tvaru písmene V, takže je ideální pro overmolding insertů a kabelů.
- „V“ stůl pro zvýšení efektivity výroby.
- Možnost výroby s otočným stolem pro začlenění do automatické linky.
- Nízké náklady na výrobu nástroje.
- Vhodné pro zakládání insertů.
- Žádné vodicí tyče.
- Při zakládaní kabelů možnost využiti „V“ stolu.
UAI – Babyplast I/12 a I/25
přídavná vstřikovací jednotka - skvělá volba pro vícekomponentní vstřikování
Umožňuje vícekomponentní vstřikování pomocí standardního vstřikovacího stroje. Nanáší se přímo na formu nebo na strojní desku vodorovně nebo svisle. Je zcela autonomní, co se týče hydrauliky a elektroniky a je propojen s lisovacím strojem přes bezpotenciálové kontakty.
- Dvou a vícekomponentní vstřikování.
- Nízké pořizovací náklady.
- Nízká náročnost na prostor.
- Instalace přímo na formu (horizontálně, vertikálně, na pevnou i pohyblivou polovinu).
- Instalace přímo do výrobních automatických linek.
- Možnost instalace na jakýkoliv vstřikovací stroj pomoci rozhraní EUROMAP 67.
UAI – Babyplast I/12Hy, I/25Hy a novinka I/60Hy
hybridní provedení přídavné vstřikovací jednotky UAI rozšiřuje možnosti vícekomponentního vstřikování
- Monitorované polohy vstřikování přes encoder
- Elektronický převodník pro regulaci tlaku
- Frekvenční měnič pro otáčky motoru
- Záznam chybových hlášení
- Ethernet a WiFi připojení
| v nabídce ve třech výrobních variantách: | |
|---|---|
| I/12Hy | od 3 do 15 cm³ |
| I/25Hy | od 16 do 36 cm³ |
| I/60Hy | od 25 do 60 cm³ |
Servis lisů BABYPLAST
Prodejem lisu péče nekončí. Můžete se spolehnout na odborný servisní zákrok přímo u vás na pracovišti a to jak v záruční době stroje, tak i po jejím skončení.
tel.: 566 696 696
servis@cecho.cz
Materiály
Zpracovává všechny termoplastické materiály, MIM (Metal Injection Molding):
- CIM (Ceramic Injection Molding)
- LSR (silikon)
- pryž (NBR)
- Macromelt Holtmelts
- vosky
Jednoduché ovládání
Stroje Babyplast nabízí komfortní ovládání díky konektivitě a pohodlnosti ovládání.
- barevný dotykový displej
- jednoduché ovládání díky multifunkční klávesnici
- vytváření a ukládání programů
- rozhraní USB
- záznam posledních 20 cyklů
- ethernetové propojení – pomocí TCP
- EUROMAP
Ukázky výlisků
Autoklíč
| Materiál: | PC/ABS |
| Násobnost: | 1 |
| Hmotnost: | 1 g |
| Celk. hmotnost: | - |
| Velikost pístu: | 14 mm |
| Čas cyklu: | 24 s |
Izolace rotoru
| Materiál: | PA |
| Násobnost: | 1 |
| Hmotnost: | 2,45 g |
| Celk. hmotnost: | 2,45 g |
| Velikost pístu: | 16 mm |
| Čas cyklu: | 8,8 s |
Lopatka
| Materiál: | - |
| Násobnost: | - |
| Hmotnost: | - |
| Celk. hmotnost: | - |
| Velikost pístu: | - |
| Čas cyklu: | - |
Konektor
| Materiál: | PA BERGAMID |
| Násobnost: | 2 |
| Hmotnost: | 5,8 g |
| Celk. hmotnost: | 12,4 g |
| Velikost pístu: | 14 mm |
| Čas cyklu: | 23 s |
Průchodka
| Materiál: | GRANULIT T50 BN00 |
| Násobnost: | 1 |
| Hmotnost: | 5,1 g |
| Celk. hmotnost: | - |
| Velikost pístu: | 16 mm |
| Čas cyklu: | 27,3 s |
Pouzdro
| Materiál: | PP + 20GF |
| Násobnost: | 4 |
| Hmotnost: | 0,4 g |
| Celk. hmotnost: | 1,6 g |
| Velikost pístu: | 16 mm |
| Čas cyklu: | 12 s |
